Insertos de Mecanizado: Una guía completa

¿Qué son los Insertos de Mecanizado?

Los insertos de mecanizado son pequeñas piezas de corte, intercambiables, diseñadas para ser montadas en herramientas de corte más grandes, como portaherramientas de torno, fresadoras, y brocas. Estos insertos son esenciales en procesos de mecanizado, donde se utiliza una máquina para remover material de una pieza de trabajo y darle una forma específica. Los insertos están hechos de materiales extremadamente duros, como el carburo cementado, cerámica, nitruro de boro cúbico (CBN) o diamante policristalino (PCD), lo que les permite cortar una amplia gama de materiales, desde aceros blandos hasta superaleaciones y materiales compuestos.

Existen diferentes tipos de insertos diseñados para aplicaciones específicas, incluyendo torneado, roscado, ranurado, fresado y taladrado. Cada tipo tiene su geometría y características particulares, que lo hacen adecuado para ciertos tipos de corte y materiales.

Propiedades de los Insertos de Mecanizado

1. Material del Inserto:

   • Carburo Cementado: Es el material más común para insertos de mecanizado debido a su dureza y resistencia al desgaste. Los insertos de carburo cementado pueden soportar altas velocidades de corte y mantienen su filo durante más tiempo.
   • Cerámica: Los insertos de cerámica son ideales para cortar materiales duros y resistentes al calor, como aceros endurecidos. Son más frágiles que los insertos de carburo, pero pueden funcionar a velocidades de corte mucho más altas.
   • CBN y PCD: El CBN es utilizado para mecanizar materiales extremadamente duros, como aceros templados, mientras que el PCD es excelente para trabajar con materiales no ferrosos y compuestos.

2. Geometría del Inserto:

   • Forma: Los insertos vienen en diversas formas, como triangular, cuadrado, redondo, y romboidal. La forma afecta la cantidad de filos disponibles y la rigidez del inserto.
   • Ángulo de ataque: El ángulo de ataque del inserto determina la eficiencia del corte y la calidad del acabado superficial. Un ángulo positivo facilita el corte y es ideal para materiales blandos, mientras que un ángulo negativo proporciona mayor resistencia para cortar materiales duros.

3. Recubrimientos de los Insertos:

   • Tipos de Recubrimientos: Los insertos pueden estar recubiertos con diferentes materiales, como TiN (nitruro de titanio), TiCN (carbonitruro de titanio), AlTiN (aluminio titanio nitruro), y otros. Estos recubrimientos mejoran la resistencia al desgaste, reducen la fricción, y aumentan la vida útil del inserto.
   • Aplicación: El recubrimiento adecuado depende del material de la pieza de trabajo y las condiciones de mecanizado. Por ejemplo, AlTiN es ideal para operaciones de alta temperatura, mientras que TiN es más versátil.

¿Qué se debe tener en cuenta para su uso?

1. Selección del Inserto Adecuado:

   • Material de la Pieza de Trabajo: Es crucial seleccionar el inserto adecuado según el material que se va a mecanizar. Por ejemplo, los insertos de CBN son ideales para aceros endurecidos, mientras que los insertos de PCD son preferidos para materiales no ferrosos.
   • Tipo de Operación: La geometría del inserto debe coincidir con la operación específica. Para torneado, se utilizan insertos con geometrías específicas que permiten cortes continuos o interrumpidos, mientras que para fresado, los insertos deben soportar fuerzas de corte intermitentes.

2. Parámetros de Corte:

   • Velocidad de Corte: Cada material de inserto tiene una velocidad de corte óptima. Los insertos de carburo cementado pueden funcionar a velocidades relativamente altas, mientras que los insertos de cerámica y CBN permiten velocidades aún mayores. Exceder la velocidad recomendada puede causar un desgaste acelerado del inserto.
   • Avance y Profundidad de Corte: Ajustar el avance y la profundidad de corte es esencial para maximizar la eficiencia y la vida útil del inserto. Un avance excesivo puede causar desgaste por craterización, mientras que una profundidad de corte insuficiente puede llevar a un desgaste por filo.
   • Refrigeración: La aplicación adecuada de refrigerante es vital para mantener la temperatura bajo control, especialmente en operaciones a alta velocidad. Algunos insertos, como los de cerámica, pueden operar sin refrigeración en ciertos casos, pero en general, el uso de refrigerante prolonga la vida útil del inserto y mejora el acabado superficial.

3. Condiciones de Maquinado:

   • Rigidez de la Configuración: Una configuración rígida es crucial para evitar vibraciones, que pueden dañar el filo del inserto y reducir la calidad del corte. Asegurarse de que la máquina y la pieza de trabajo estén bien fijadas es esencial para un mecanizado preciso.
   • Calidad de la Superficie: La calidad de la superficie de la pieza de trabajo puede influir en la elección del inserto y los parámetros de corte. Las superficies rugosas requieren insertos con geometrías más agresivas para eliminar material de manera efectiva, mientras que superficies más suaves permiten el uso de insertos con geometrías menos agresivas para un acabado fino.

¿Cuándo se debe usar cada tipo de inserto?

1. Insertos para Torneado:

   • Usos Comunes: Los insertos para torneado se utilizan para dar forma a piezas giratorias, como ejes, cilindros y conos. Estos insertos están diseñados para mantener tolerancias precisas y ofrecen una excelente capacidad de remoción de material.
   • Elección del Inserto: La selección del inserto depende del material de la pieza y de si se necesita un acabado fino o una alta tasa de remoción de material. Los insertos de carburo cementado son comunes para materiales ferrosos, mientras que los de CBN o cerámica se utilizan para materiales más duros.

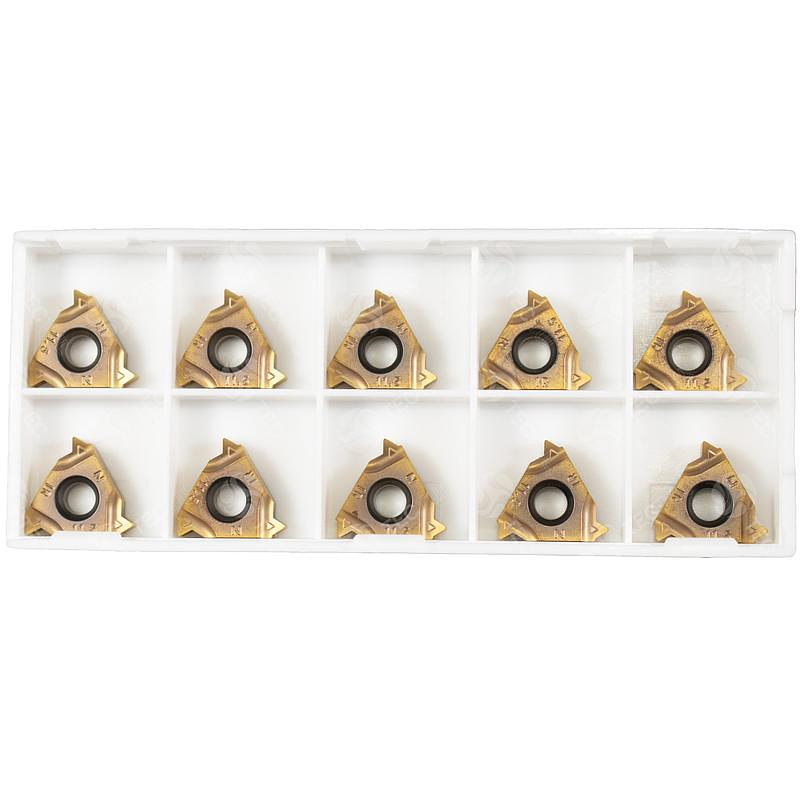

2. Insertos para Roscado:

   • Usos Comunes: Estos insertos están diseñados específicamente para cortar roscas en piezas de trabajo. Pueden usarse para roscas internas o externas en una variedad de materiales, incluyendo aceros, aceros inoxidables, y metales no ferrosos.
   • Elección del Inserto: Es importante seleccionar un inserto de roscado que coincida con el tipo de rosca y el material de la pieza. Los insertos con recubrimientos especiales, como TiCN, son útiles para evitar la acumulación de material en el filo durante el roscado de materiales más blandos.

3. Insertos para Ranurado:

   • Usos Comunes: Estos insertos se utilizan para crear ranuras en piezas de trabajo. Las ranuras pueden ser circulares, rectas, o de otras formas complejas, dependiendo de la geometría del inserto.
   • Elección del Inserto: La geometría del inserto de ranurado debe coincidir con la ranura deseada. Los insertos de carburo con recubrimientos resistentes al desgaste son preferidos para materiales duros, mientras que los insertos sin recubrimiento pueden ser utilizados para materiales más blandos.

4. Insertos para Brocas:

   • Usos Comunes: Insertos diseñados para brocas son utilizados en operaciones de perforación, donde es necesario crear agujeros precisos en la pieza de trabajo. Estos insertos pueden ser intercambiables en brocas indexables.
   • Elección del Inserto: La selección del inserto de broca depende del diámetro del agujero, la profundidad, y el material de la pieza. Insertos de PCD son ideales para materiales compuestos, mientras que insertos de carburo son comunes para aceros y materiales no ferrosos.

5. Insertos para Fresado:

   • Usos Comunes: Los insertos para fresado se emplean en operaciones donde se necesita remover material de manera precisa para crear formas planas, cavidades, o perfiles en la pieza de trabajo.
   • Elección del Inserto: Para fresado de materiales duros, se prefieren insertos de cerámica o CBN, mientras que los insertos de carburo son adecuados para materiales más comunes. La geometría del inserto, como el ángulo de ataque y el número de filos, también debe considerarse para optimizar la operación.

Factores Adicionales a Considerar

1. Vida Útil y Mantenimiento del Inserto:
   • Monitoreo del Desgaste: Es fundamental monitorear el desgaste de los insertos para evitar que se deterioren hasta un punto donde afecten la calidad del mecanizado. El desgaste excesivo puede resultar en una mayor fuerza de corte, mala calidad de la superficie y un mayor riesgo de rotura del inserto.
   • Reemplazo de Insertos: El reemplazo oportuno de los insertos es crucial para mantener la eficiencia en la producción. Se deben seguir las recomendaciones del fabricante sobre el desgaste y vida útil de los insertos.
2. Reciclaje y Gestión de Herramientas:
   • Reciclaje de Insertos: Dado que los insertos están hechos de materiales valiosos como el carburo cementado, es recomendable

     continuar con el reciclaje de los insertos usados para recuperar esos materiales. Muchos fabricantes ofrecen programas de reciclaje para recolectar insertos desgastados y procesarlos para extraer el carburo, lo que no solo es beneficioso para el medio ambiente, sino que también puede reducir los costos de adquisición de nuevos insertos.

     3. Optimización del Proceso de Mecanizado:

        • Elección de Estrategias de Corte: Optimizar las estrategias de corte, como la selección del patrón de fresado o la dirección del avance, puede mejorar significativamente la eficiencia y prolongar la vida útil de los insertos. Por ejemplo, las técnicas de fresado en contra y fresado en concordancia tienen diferentes impactos en la duración del filo del inserto.
        • Software de Simulación: El uso de software de simulación de mecanizado puede ayudar a prever el comportamiento del inserto en diferentes condiciones de corte y a optimizar los parámetros antes de la ejecución real, minimizando el desperdicio de material y evitando la rotura prematura de la herramienta.

     4. Innovaciones y Avances Tecnológicos:

        • Nuevos Materiales de Inserto: La investigación continua en materiales avanzados para insertos, como cerámicas reforzadas y aleaciones de carburo mejoradas, está ampliando las posibilidades de mecanizado, permitiendo trabajar con materiales más duros y bajo condiciones más exigentes.
        • Insertos con Sensores Integrados: Una de las innovaciones emergentes es la integración de sensores en los insertos, que pueden proporcionar datos en tiempo real sobre el desgaste, temperatura y fuerzas de corte, permitiendo ajustes dinámicos en el proceso de mecanizado para optimizar la vida útil del inserto y la calidad del acabado.

     Conclusión

     Los insertos de mecanizado son fundamentales para la fabricación de piezas de alta precisión en una amplia gama de industrias, desde la automotriz hasta la aeroespacial. La elección del inserto adecuado, su correcta aplicación y el manejo eficaz de su desgaste son claves para asegurar la calidad del producto final y la eficiencia del proceso de producción. Con el avance continuo en materiales y tecnologías de recubrimiento, junto con la implementación de estrategias de corte optimizadas y herramientas de simulación, los insertos de mecanizado continúan evolucionando, ofreciendo mayores capacidades y mejor rendimiento. La gestión adecuada de estos factores permitirá a los ingenieros maximizar la productividad y reducir costos en las operaciones de mecanizado.
